光学调整镜架
|

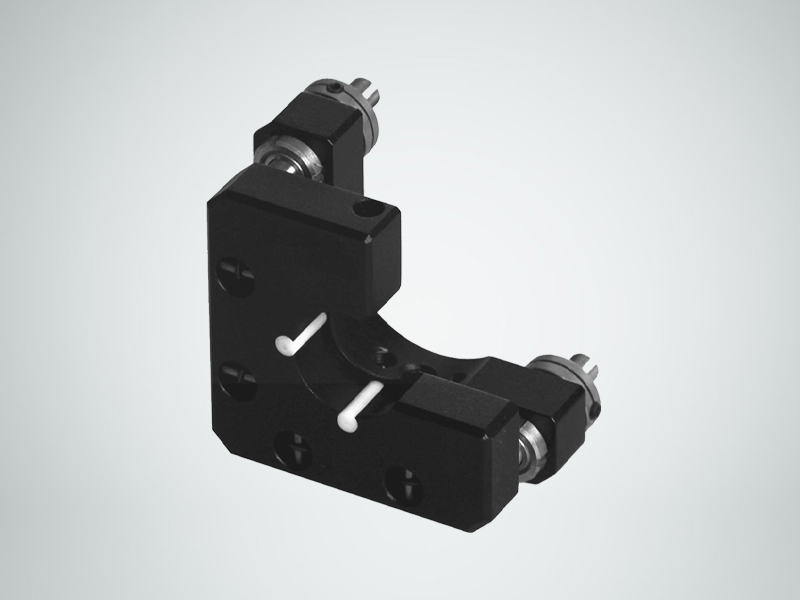

CPMM16系列三维调整镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆三个M6 x 0.25细牙螺杆调整，特殊铜螺母，可以径向锁紧螺杆，防止震动松动，锁紧过程中螺杆不移位
◆调整范围±3°
◆可实现一维轴向平移和两维倾斜调整功能
◆高性能拉簧复位，复位力均匀，减少应力
◆开放式结构，装卡快捷，通光口径大
◆三点聚四氟乙烯支撑，保护镜片
◆两个方向安装孔，适合不同光路方向
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。

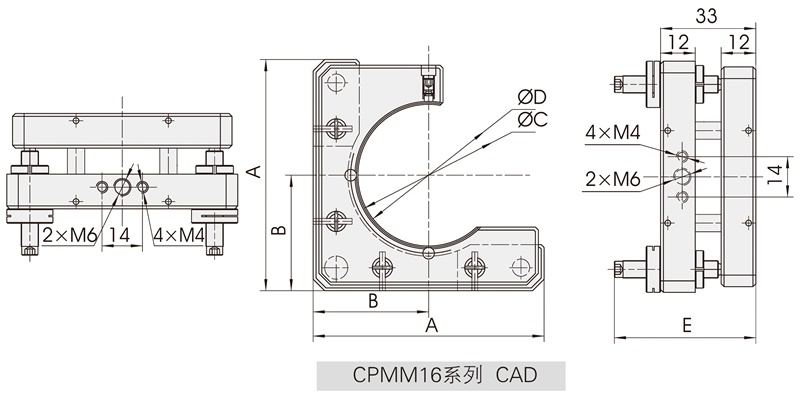

技术参数选型：
| 产品型号 | CPMM1615 | CPMM1620 | CPMM1625 | CPMM1630 | CPMM1640 | CPMM1650 | CPMM16254 | CPMM16508 |
| A | 60 | 60 | 60 | 60 | 80 | 80 | 60 | 80 |
| B | 30 | 30 | 30 | 30 | 40 | 40 | 30 | 40 |
| 镜片直径C | 15 | 20 | 25 | 30 | 40 | 50 | 25.4(1in) | 50.8(2in) |
| 通光孔径D | 14 | 19 | 24 | 29 | 39 | 49 | 24.4 | 49.8 |
| E | 46 | 46 | 46 | 46 | 49 | 49 | 46 | 49 |
| 角度调整范围/° | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 轴向平移行程 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 自重/g | 173 | 170 | 165 | 158 | 231 | 213 | 165 | 211 |
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
