光学调整镜架
|

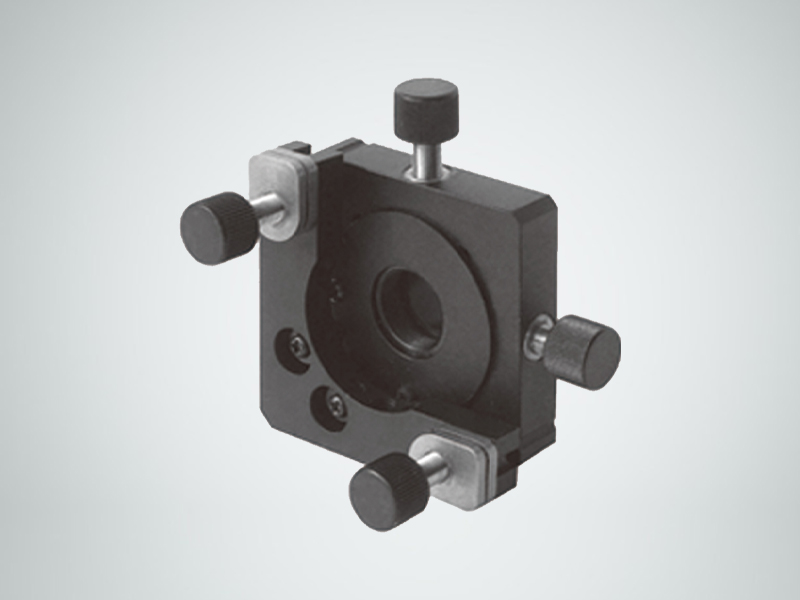

CPMM1716四维调整透镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆可将镜片两维平移，两维倾斜调整
◆M6x0.25细牙螺杆调整，特殊铜螺母，可以轴向锁紧螺杆，防止震动松动
◆蝶形弹簧复位，复位力可调，从零到刚性
◆螺纹压圈卡紧镜片
◆选配CPMM1716-A/CPMM1716-B改变装卡镜片直径
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | CPMM1716 |
平移调整范围/° | ±2 |
倾斜调整范围/° | ±3 |
装卡镜片直径 | 16 |
自重/g | 214 |
选配件型号 | 装卡直径 |
CPMM1716-A | 20 |
CPMM1716-B | 25.4 |

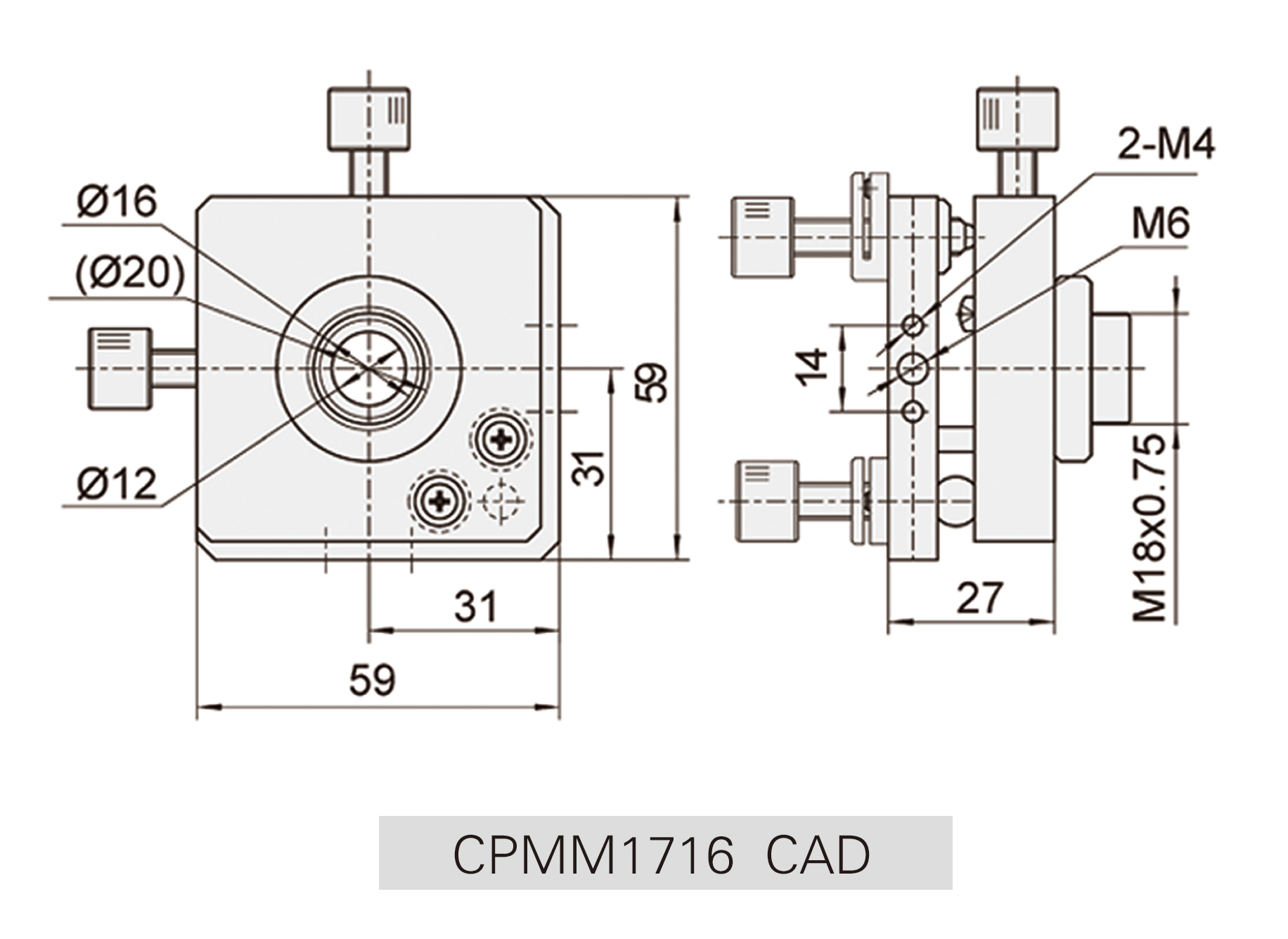

CAD图
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
