光学调整镜架
|

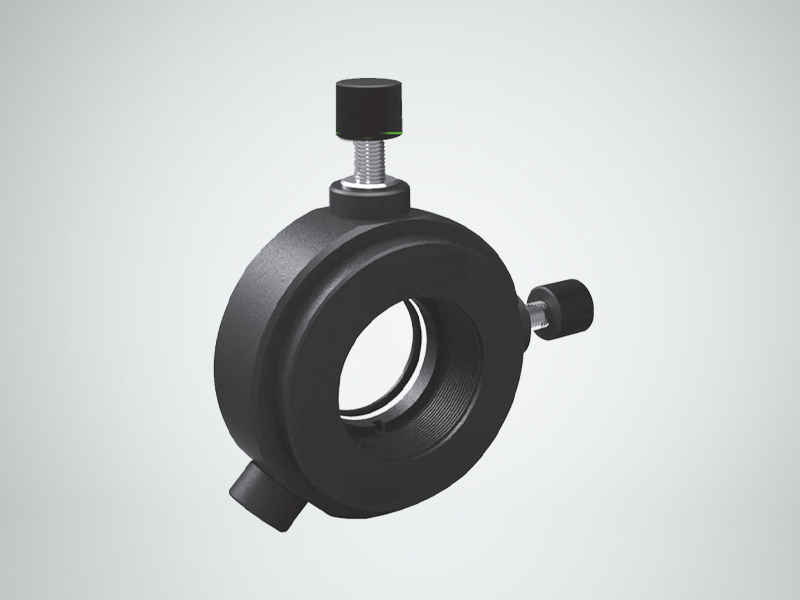

CPMM19系列两维调整透镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆可实现二维平移调整（水平、垂直）
◆压簧复位，局部细节设计最大限度降低二维平移的相互干扰
◆调整采用M6 x 0.5细牙螺杆，研配铜螺母，保证使用精度
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。

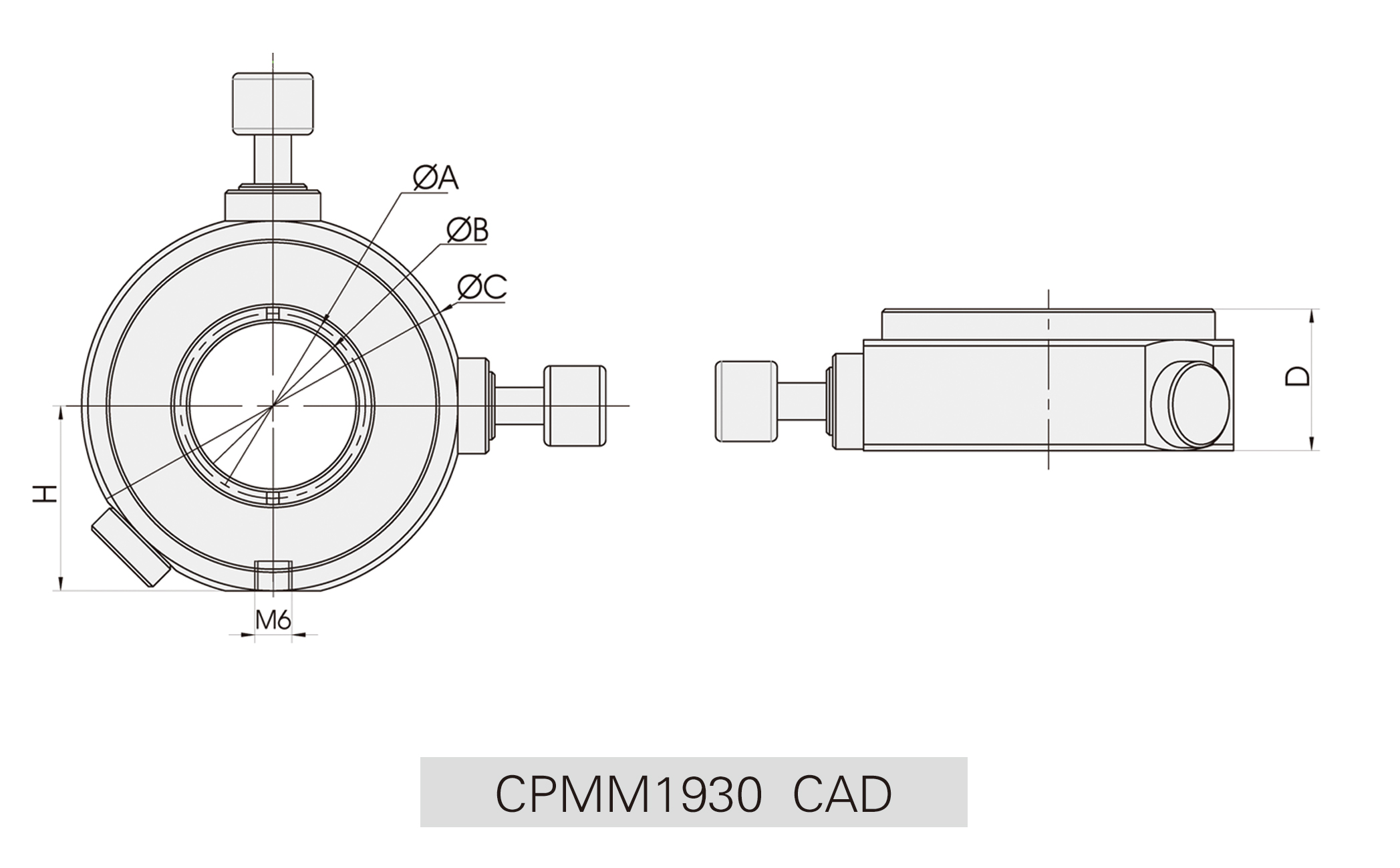

技术参数选型：
| 型号 | 透镜直径A | 通光孔径B | C | D | H | 最大装夹厚度 | 两维调整范围/° | 自重/g |
| CPMM1920 | 20 | 18 | 62 | 23 | 30 | 12 | ±2 | 168 |
| CPMM19254 | 25.4(1in) | 23 | 159 | |||||
| CPMM1930 | 30 | 27 | 144 | |||||
| CPMM1940 | 40 | 38 | 84 | 26 | 40 | 14 | ±3 | 277 |
| CPMM1950 | 50 | 46 | 228 | |||||
| CPMM19508 | 50.8(2in) | 227 |
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
