光学调整镜架
|

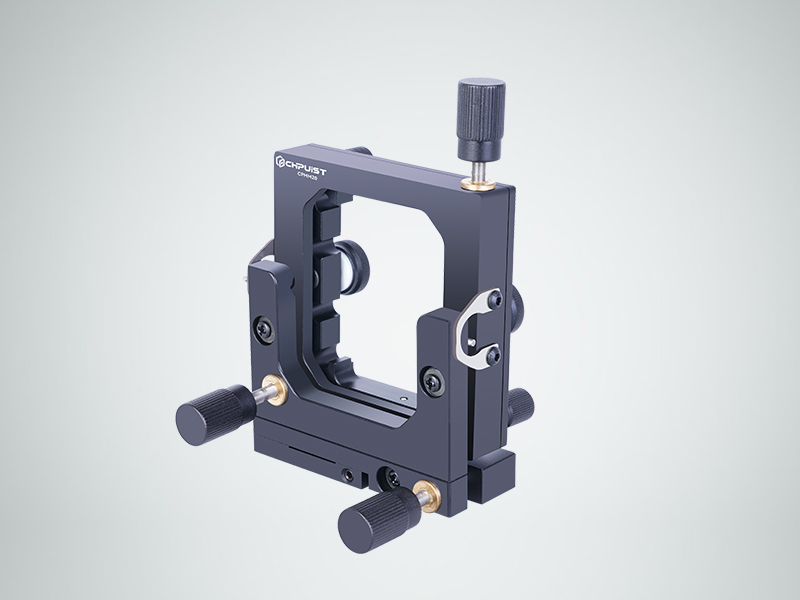

CPMM20三维调整柱面镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆可做两维正交共面倾斜调整，并绕光轴旋转调整
◆可装卡两种尺寸的平凸或平凹柱面镜，水平或垂直放置
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
规格参数：
产品型号 | CPMM20 |
两维倾斜调整范围/° | ±4 |
旋转调整范围/° | ±5 |
装卡长度 | 50-50.8 |
装卡宽度 | 60.5 |
自重/g | 271 |

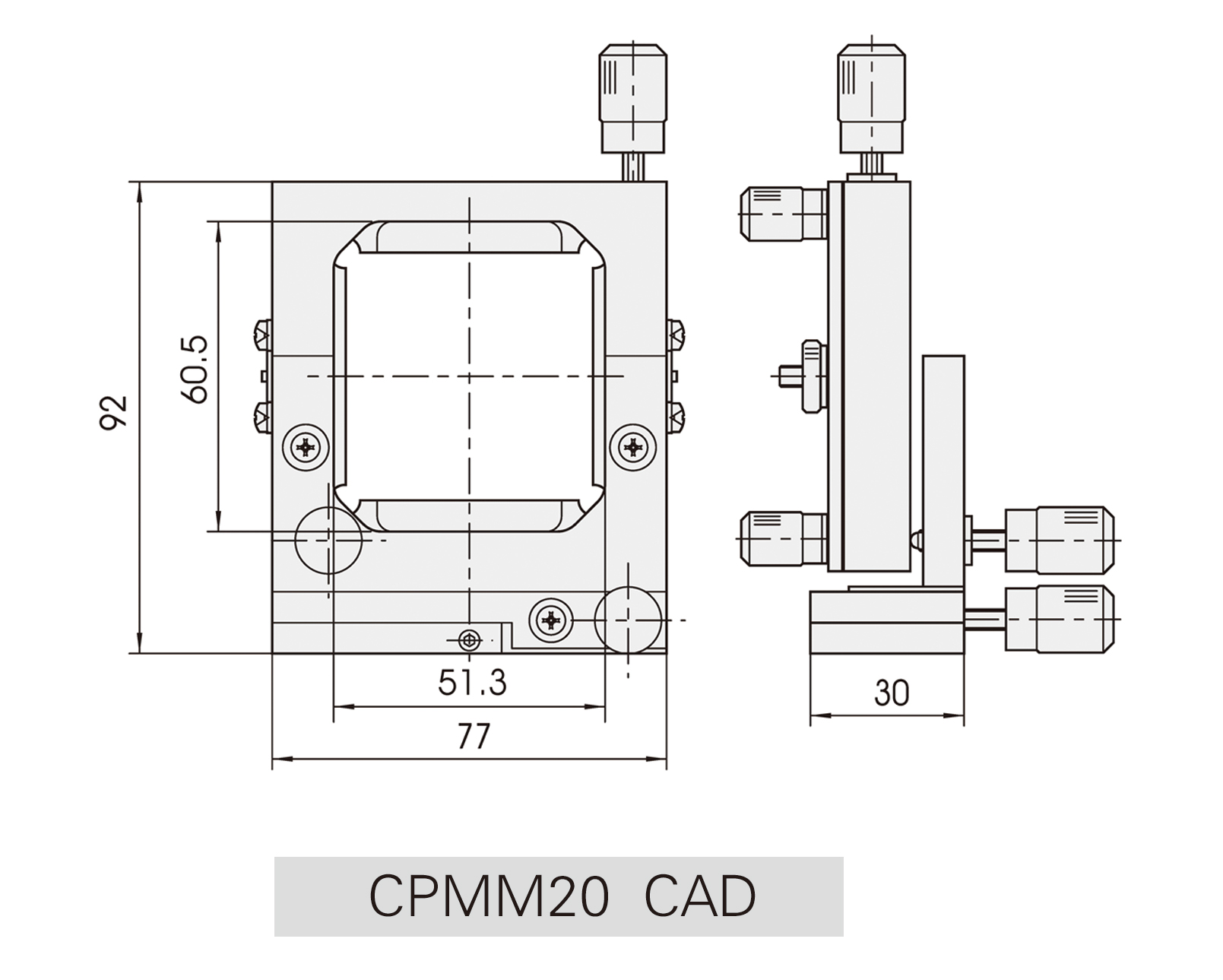

CAD图
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
