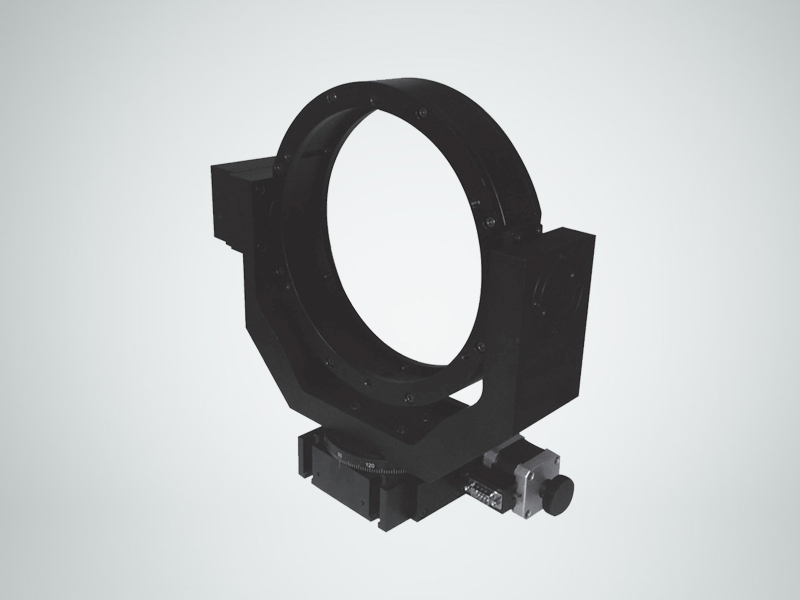

CPMM200电动两维旋转镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆两维倾斜调整范围±3°
◆M6 x 0.25细牙螺杆调整(配铜螺母)
◆高性能拉簧复位，复位力均匀，减少应力
◆两个方向安装孔，适合不同光路方向
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | CPDMM200 | |
最大夹持直径 | Φ200 | |
传动比 | X轴 | 90:1 |
Z轴 | 180:1 | |
标配电机 | 42步进电机(1.8°) | |
最大静转矩 | 0.4Nm | |
额定工作电流 | 1.7A | |
最大速度 | X轴 | 50°/s |
Z轴 | 25°/s | |
分辨率(8细分) | X轴 | 0.0025° |
Z轴 | 0.00125° | |
旋转范围 | X轴 | 360° |
Z轴 | 土180° | |
重复定位精度 | X轴 | 0.01° |
Z轴 | 0.005° | |
负载 | 30kg | |
自重 | 5.71kg | |
CAD图
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
