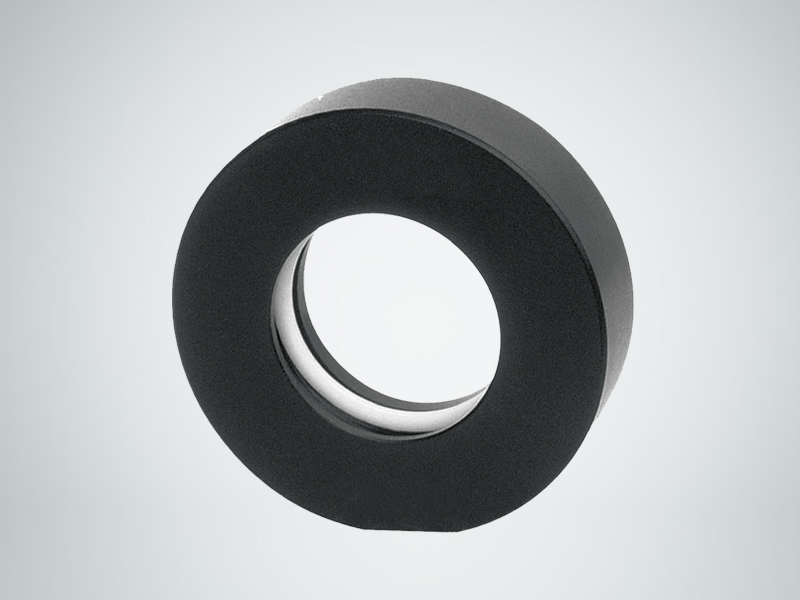

产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆可夹持多种规格的透镜
◆内有聚四氟乙烯衬垫保护透镜
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | 通光孔径A | 透镜直径B | C | D | H | T | 自重/g |
CPMML310 | 8 | 10 | 8 | 30 | 14 | 2 | 13 |
CPMML3127 | 11 | 12.7(0.5in) | 8 | 35 | 15.5 | 2 | 17 |
CPMML315 | 13 | 15 | 8 | 35 | 16.5 | 2 | 17 |
CPMML320 | 18 | 20 | 12 | 40 | 19 | 6 | 30 |
CPMML325 | 23 | 25 | 12 | 45 | 21.5 | 6 | 35 |
CPMML3254 | 23 | 25.4(1in) | 12 | 45 | 21.5 | 6 | 35 |
CPMML330 | 28 | 30 | 12 | 50 | 24 | 6 | 41 |
CPMML335 | 33 | 35 | 14 | 55 | 26.5 | 8 | 53 |
CPMML3381 | 36 | 38.1(1.5in) | 14 | 60 | 29 | 8 | 64 |
CPMML340 | 38 | 40 | 14 | 60 | 29 | 8 | 59 |
CPMML350 | 46 | 50 | 14 | 70 | 34 | 6 | 76 |
CPMML3508 | 46 | 50.8(2in) | 14 | 70 | 34 | 6 | 73 |
CPMML360 | 56 | 60 | 18 | 80 | 39 | 10 | 112 |
CPMML3762 | 72 | 76.2(3in) | 18 | 100 | 49 | 10 | 168 |
CPMML380 | 76 | 80 | 18 | 100 | 49 | 10 | 144 |
CPMML3100 | 96 | 100 | 20 | 120 | 59 | 12 | 194 |

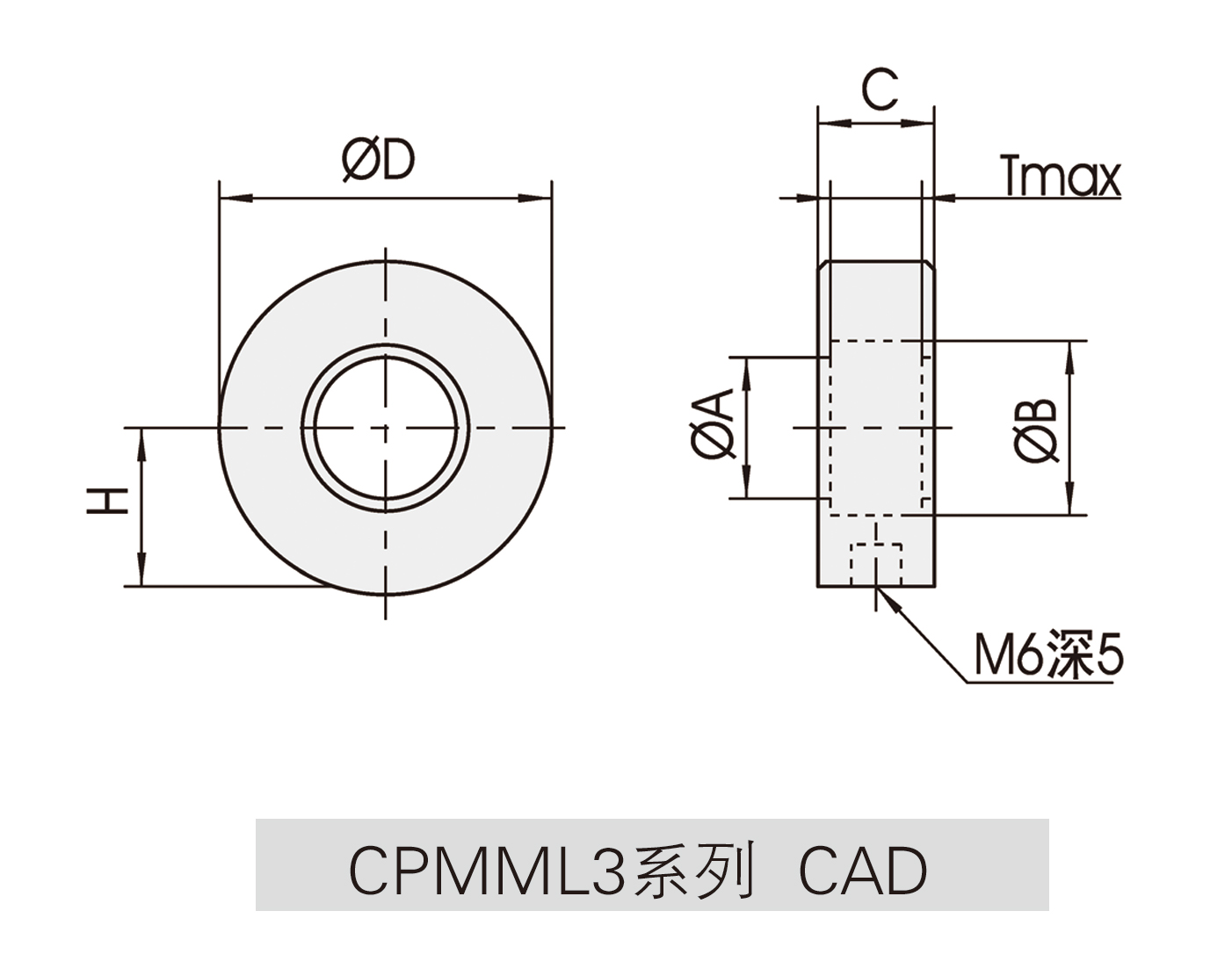

CAD图：
产品简介 ：
◆可夹持多种规格的透镜◆内有聚四氟乙烯衬垫保护透镜
