调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：

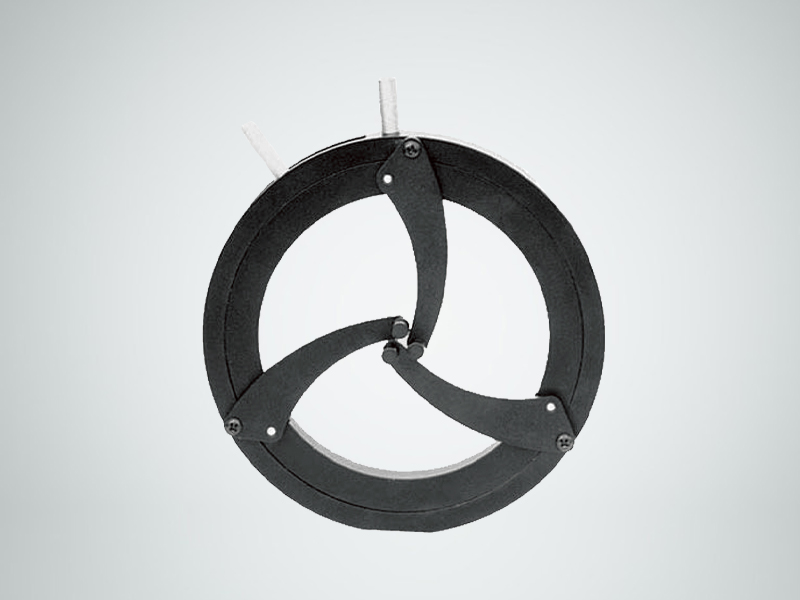

光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆三个支撑臂同时连续开启
◆适用不同直径的透镜
◆更换透镜时，透镜中心不变
◆弹簧自动复位，适用较轻重量的透镜
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | 透光直径A | B | C | D | E | F | 自重/g | |
MAX | MAX | |||||||
CPMML450 | 50 | 5 | 46 | 70 | 90 | 11 | 19 | 85 |
CPMML476 | 76 | 5 | 72 | 102 | 126 | 16 | 30 | 192 |
CPMML4102 | 102 | 5 | 100 | 140 | 160 | 16 | 30 | 340 |

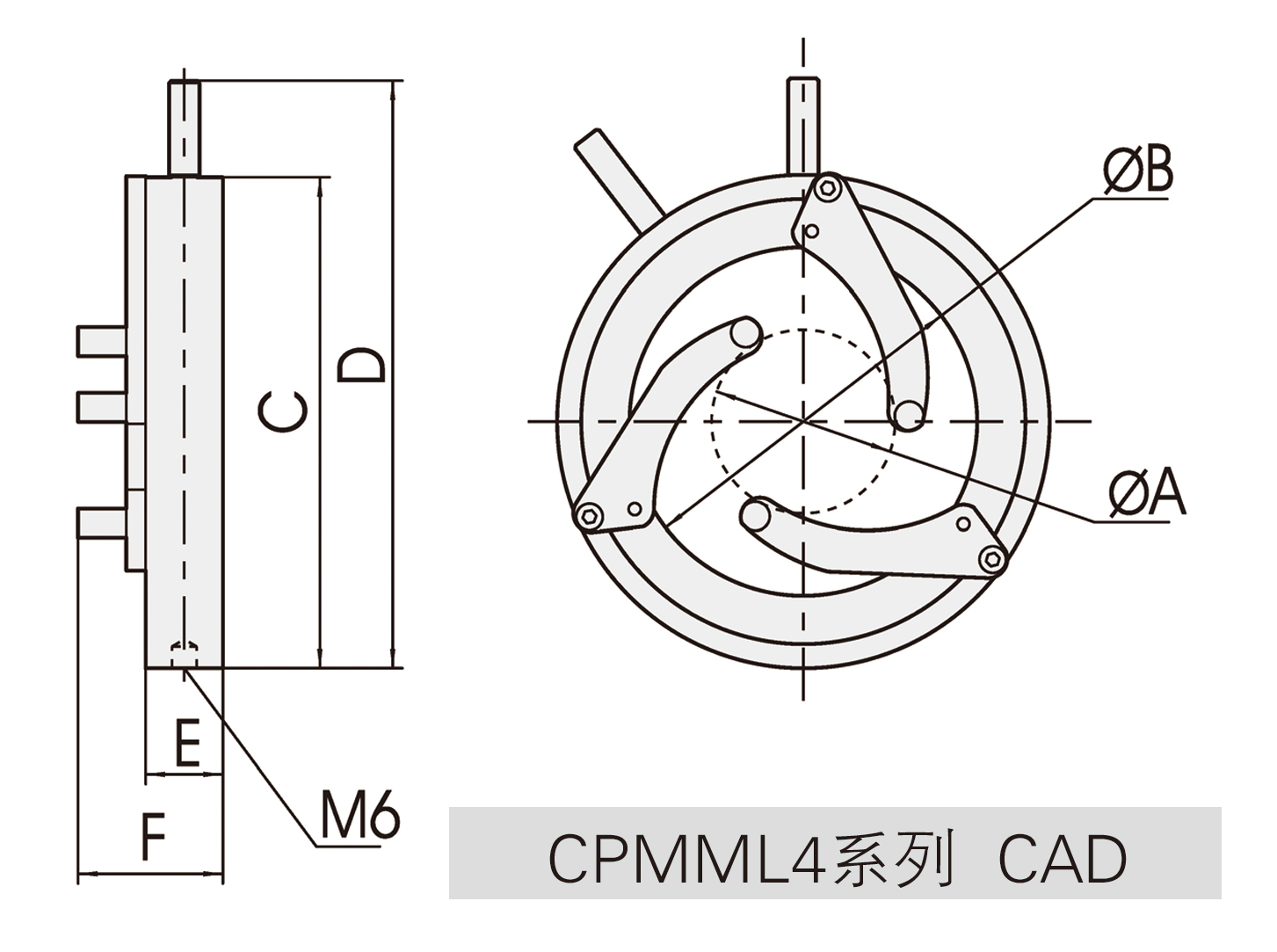

CAD图：
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
