光学调整镜架
|

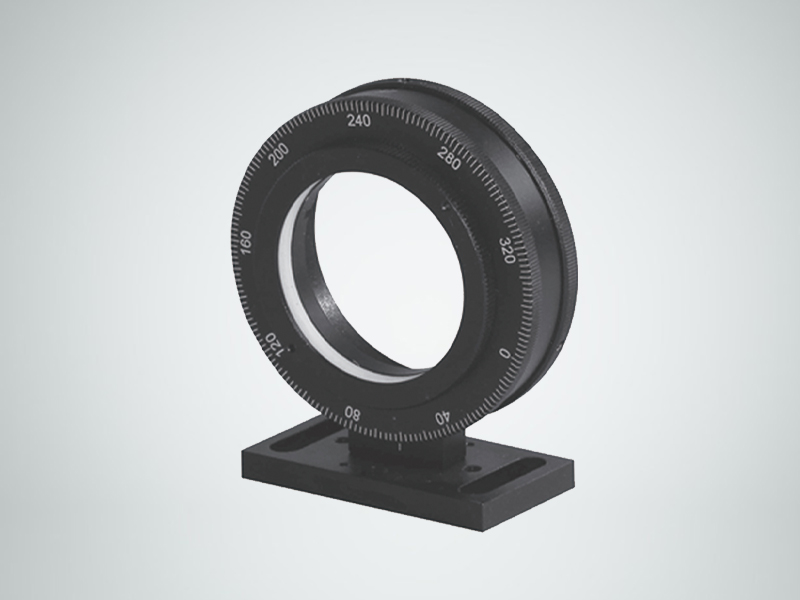

CPMMP4系列偏光镜架
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆可装卡偏光镜片，压圈锁紧
◆采用精密轴系旋转调整，定位稳定、可靠
◆周圈360°刻划，最小读数2°
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | 通光孔径A | 装夹直径B | 自重/g |
CPMMP410 | 8 | 10 | 251 |
CPMMP415 | 13 | 15 | 247 |
CPMMP420 | 18 | 20 | 242 |
CPMMP425 | 23 | 25 | 237 |
CPMMP430 | 28 | 30 | 229 |
CPMMP435 | 33 | 35 | 201 |
CPMMP440 | 38 | 40 | 190 |
CPMMP450 | 46 | 50 | 167 |
CPMMP4127 | 11 | 12.7 | 248 |
CPMMP4254 | 23 | 25.4 | 237 |
CPMMP4381 | 36 | 38.1 | 195 |
CPMMP4508 | 46 | 50.8 | 170 |

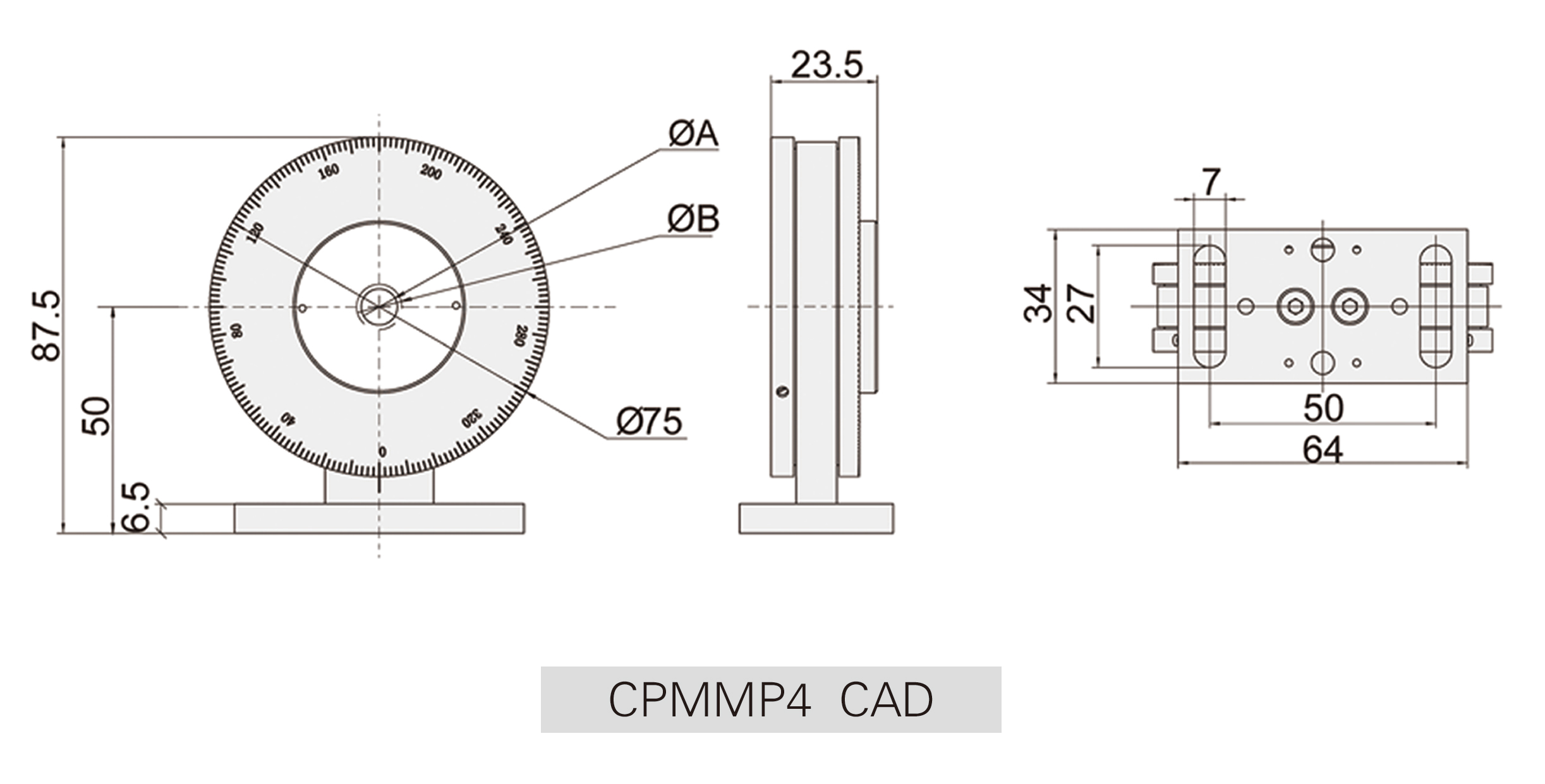

CAD图：
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
