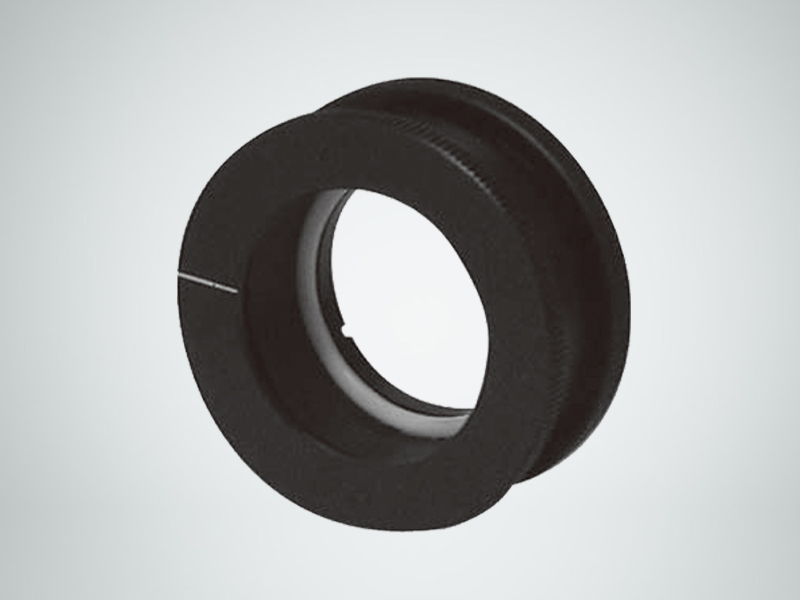

CPMMPH1系列偏光镜筒
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
产品信息：
光学调整架是光机产品中重要的组成部分，主要解决各类光学元器件的装卡（夹持固定）和调整。
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
技术特点：
◆压圈锁紧，聚四氟乙烯垫圈保护镜片
◆配合CPMMP1系列偏光镜架使用，可旋转调整，使用方便
◆周圈有标线，也可根据用户要求周圈360°刻划
产品应用：
广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
参数选型：
产品型号 | 装卡直径A | 通光孔径B | 外径C | D | 自重/g | 配套产品 |
CPMMPH1254 | 25.4 | 23 | 43 | 38 | 41 | CPMMP138 |
CPMMPH130 | 30 | 26 | 43 | 38 | 25 | CPMMP138 |
CPMMPH1381 | 38.1 | 34 | 61 | 56 | 70 | CPMMP156 |

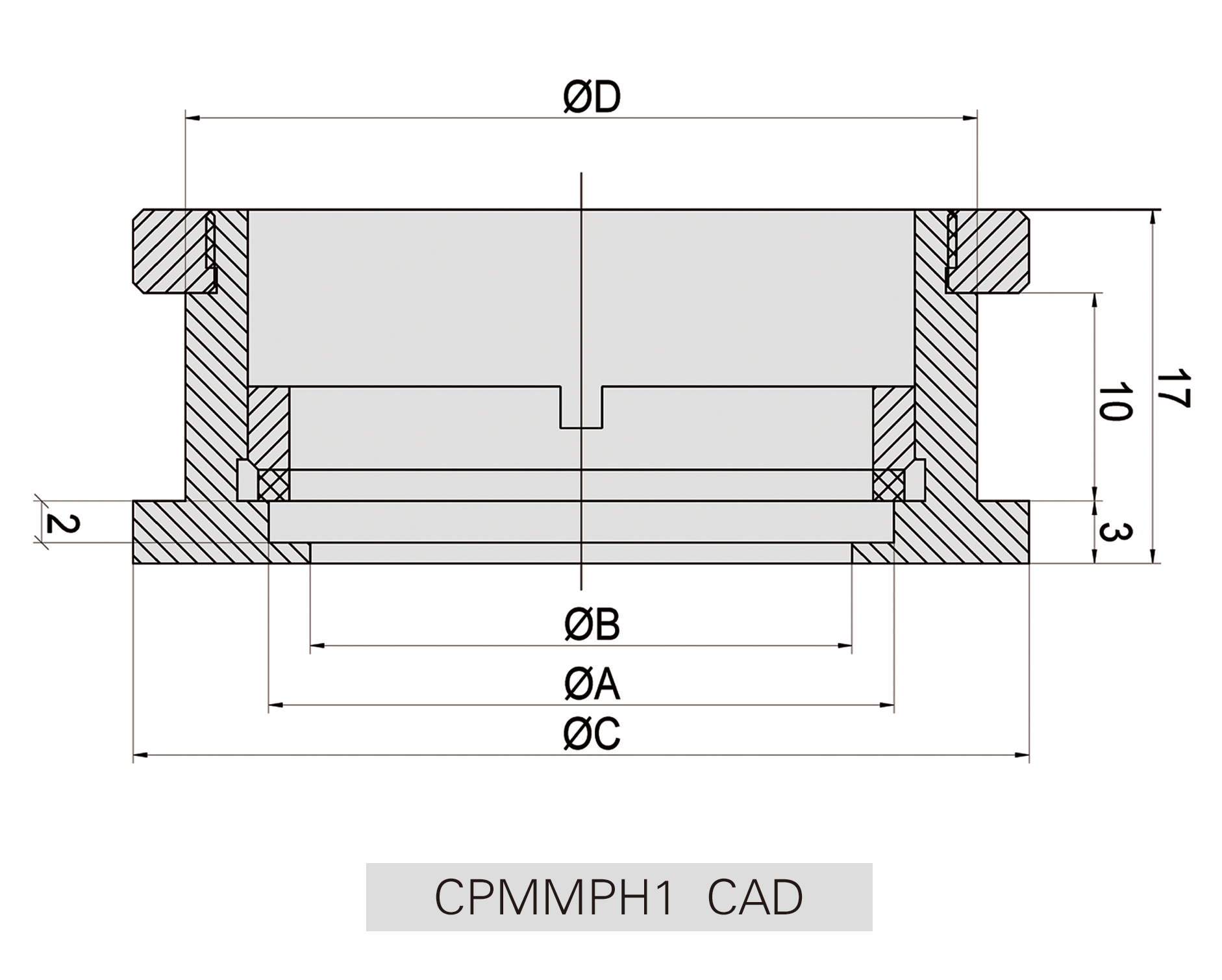

CAD图：
产品简介 ：
调整架可将镜片进行两维倾斜或多维固定调整。调整螺杆采用M6x0.25超细牙螺杆，提供精细调整。根据不同的镜片装卡方式，不同的装卡直径，不同的调整螺杆，不同的弹性复位方式分出近百种规格，广泛应用于光学相关的科研，教学，工业产品特别是激光打标，激光焊接，激光雕刻，激光划片等激光加工设备上。
