TDH-DL系列样品电动拉伸测试探针台是创谱仪器根据客户应用自主研发的一款对各种样品进行拉伸、压缩、弯曲、蠕变后同步配合源表进行电学实验的测试台，此款电动拉伸台包含光学底座、探针调整座、探针龙门架、电动样品位移系统、电动拉伸实验系统、电动显微镜系统等组成，模块化设计，可以根据客户应用增减功能，多被用于材料研究。创谱仪器可以根据客户应用进行搭建，以达到更好得使用效果和性价比。
产品信息：
TDH-DL系列样品电动拉伸测试探针台是创谱仪器根据客户应用自主研发的一款对各种样品进行拉伸、压缩、弯曲、蠕变后同步配合源表进行电学实验的测试台，此款电动拉伸台包含光学底座、探针调整座、探针龙门架、电动样品位移系统、电动拉伸实验系统、电动显微镜系统等组成，模块化设计，可以根据客户应用增减功能，多被用于材料研究
创谱仪器可以根据客户应用搭建探针台，以达到更好得使用效果和性价比。
产品特点：
◆ 整体高度集成，系统整合在光学隔振台上，保证稳定性的同时提高隔振性能，底部可升降隔振地脚，适用于多种测试环境
◆ 龙门式固定，保证运行精度以及稳定性，XY行程50*50mm，Z轴升降150mm，分辨率3μm
◆ 中间两维样品台，XY行程110*100mm，精度3μm
◆ 探针座位移精度3 微米，XYZ 轴行程分别是13mm，可调磁性吸附固定
◆ 显微成像系统采用无限远光学系统，集正置、倒置金相显微镜，大工作距离，落射照明和高分辨率无限远光学成像系统
◆ 带有激光接口，可耦合激光器/光源，经过物镜光源聚焦
◆ 可匹配电动物镜转换器，重复定位精度5μm
◆ 电动拉伸台行程50mm，双电机控制，整体运动分辨率3μm
◆ 电动调焦装置采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长
◆ 搭配 DMC系列运动控制器，可以实现手动调节速度以及步进位移量
◆ 超薄四轴电动拉伸台配合运动控制，两轴电动控制，搭配软件实现自动控制，软件支持 labview集成开发（可根据客户要求定制生产）
◆ 多被用于科研院校搭建测试系统，例：材料电学测试系统、光电探测器光电响应系统、光电Mapping测试系统、忆阻器与神经元系统等等
技术参数：
型号（Model） | TDH-DL |
样品位移台 | 底部蜂窝芯面包板，带有橡胶隔振地脚，有效隔绝 Z轴微震 中间两维调节样品架，XY 轴行程 110mm×110mm，精度 3μm 高精度探针调整座，位移精度3μm，XYZ轴行程13*13*13mm，可调磁性吸附固定 探针座采用进口交叉滚珠导轨，线性移动，无回程差设计 漏电流精度：10pA/100fa 线缆可选配同轴线缆或者三同轴线缆 |
显微观察系统 | 龙门式固定，保证运行精度以及稳定性 采用无限远光学系统，集正置、倒置金相显微镜的优点于一身，大工作距离，落射照明和高分辨率无限远光学成像系统 匹配单筒金相激光成像显微镜，选用可见光APO物镜，物镜可选2X，5X，10X，20X；视场25mm，管镜200mm，1XC接口，含3WLED点光源 匹配五孔电动切换器，重复定位精度5μm 2000W 像素高清 CCD，200 倍放大，HDMI 输出支持，有录像和拍照功能，配有 24 寸显示器 带有激光接口，可以耦合激光器/光源，经过物镜之后，光源聚焦 搭配DMC系列运动控制器，配合快速三轴调节器，操作非常方便 标配步进电机和标准 DB9 接口，配合我司 DMC 系列控制器可实现自动化控制 采用进口高品质滚珠螺杆驱动，重复定位精度高、寿命长 螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高速往复使用 精密线性滑块导轨（方形，整体与底板连接简称方导轨），运动舒适，承载大，适合单轴重载或多轴组合使用 行程：XY 行程 50mm×50mm，Z 轴升降 150mm，分辨率 3μm，重复定位精度 5μm |
超薄电动拉伸台 | 单轴行程 50mm 台面尺寸 40×25mm 厚度不超过 40mm 双电机控制 整体运动分辨率 3μm 夹持最大宽度 5mm 运行平稳度 0.01mm 配合运动控制，两轴电动控制，搭配软件实现自动控制，软件支持 labview 集成开发 |
系统硬件集成 | 设计集成所有设备，集成到整个面包板 控制模块集成，两个控制模块，一个是电动拉伸台模块，需要软件操作；一个是显微镜调节模块，配合运动手脉 部分手动控制，手动调节至最佳位置后不会经常调节 整体实用性，集成度要高，满足各项测试，通用化测试 |

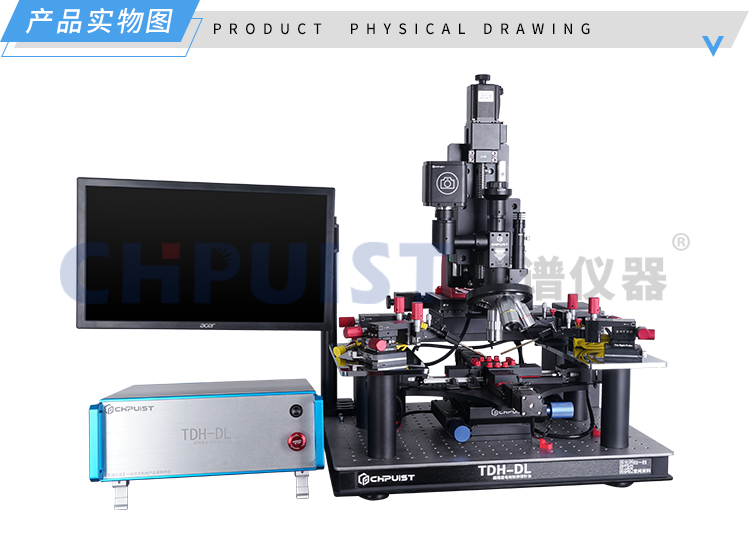

实物展示：
产品简介 ：
TDH-DL系列样品电动拉伸测试探针台是创谱仪器根据客户应用自主研发的一款对各种样品进行拉伸、压缩、弯曲、蠕变后同步配合源表进行电学实验的测试台，此款电动拉伸台包含光学底座、探针调整座、探针龙门架、电动样品位移系统、电动拉伸实验系统、电动显微镜系统等组成，模块化设计，可以根据客户应用增减功能，多被用于材料研究。创谱仪器可以根据客户应用进行搭建，以达到更好得使用效果和性价比。
